適用范圍：

    用于額定電壓660V/1140V．電流O一80A的交流異步電動機的直接起動．停止或反轉。該控制器部件綜合保護器  集檢測控制  保護與一體?？梢酝ㄟ^液晶顯示及鍵盤實現人機對話功能，具有故障記憶及故障查詢功能．其斷相過載短路等保護功能的實現模擬電動機的發熱：對電動機的保護切實。

產品特點：

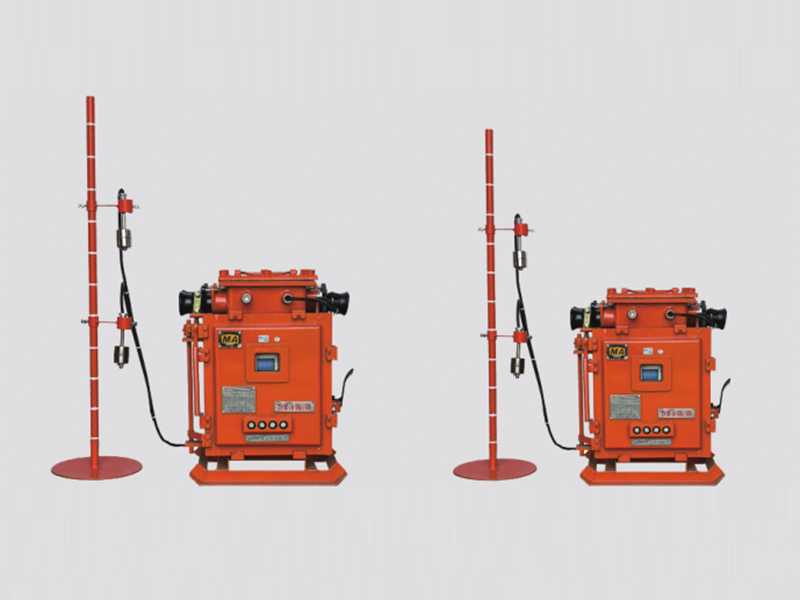

    產品適用與具有爆炸性氣體環境及煤塵的煤礦井下水泵的自動控制，實現了有水自動啟動無水自動停泵(或反控), 煤礦工人的勞動強度減少了水泵的故障率、礦用電泵的使用壽命。

    控制器實現了手動和自動，同時具備了過載、斷相、短路、主電路漏電閉鎖．失壓保護、故障報警．本控制器可替代QBZ．QJz等礦用隔爆真空電磁啟動器。作為三相交流50hz．電壓1140V／660V電源，可對100kW以下礦用水泵作為啟動器單獨使用。

    控制器實現了一回路正常工作另一回路備用，當主回路出現故障時自動切投到副回路，同時實現了主回路正常工作，當水量很大時副回路也工作。

    采用保護器，本安RS485通信。

特征：

1)運行環境溫度一般為O一40~C；

2)海拔不超過2000米大氣壓力80—1 1 OKpa；

3)空氣相對濕度95％(+25)

4)污染等級為3級；

5)在有污染等級為3級．沼氣、爆炸性混合物的礦井中；

6)在無明顯搖動和振動的地方：

7)與垂直面的安裝傾斜不超過1 50．水位探頭垂直安裝。

型號組成及意義：

技術參數：

1、額定電壓：660V／1140V

2、額定電流：120A．80A、40A．20A

3、本安參數：UO：DCl2. 3V  IO：DCl05mA；

產品規格及性能參數：
